Mounting Systems Clema Laterala Prindere Tabla Cutata pentru Profil 1/22 | E-Acumulatori

Aceasta este componenta pereche obligatorie pentru șina de montaj Rail 1/22. Rolul ei este de a ancora șina de aluminiu direct de părțile laterale ale crestelor (cutelor) de la acoperișurile din tablă trapezoidală sau panouri sandwich.

Prezentare generală a componentei

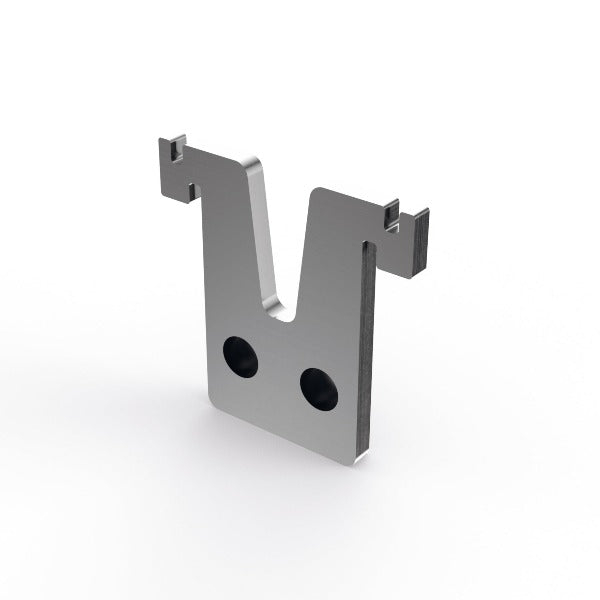

• Tip componentă: Piesă de fixare laterală / Clemă de ancorare pentru tablă cutată.
• Gama de sistem: ProLine – optimizată pentru montajul panourilor în configurație tip portret (portrait).
• Material: Aluminiu de înaltă calitate și durabilitate.
• Stare livrare: Pre-asamblată (gata pentru a fi clipsată pe marginea șinei).
• Compatibilitate profil: Proiectată exclusiv pentru gama de șine 1/22.

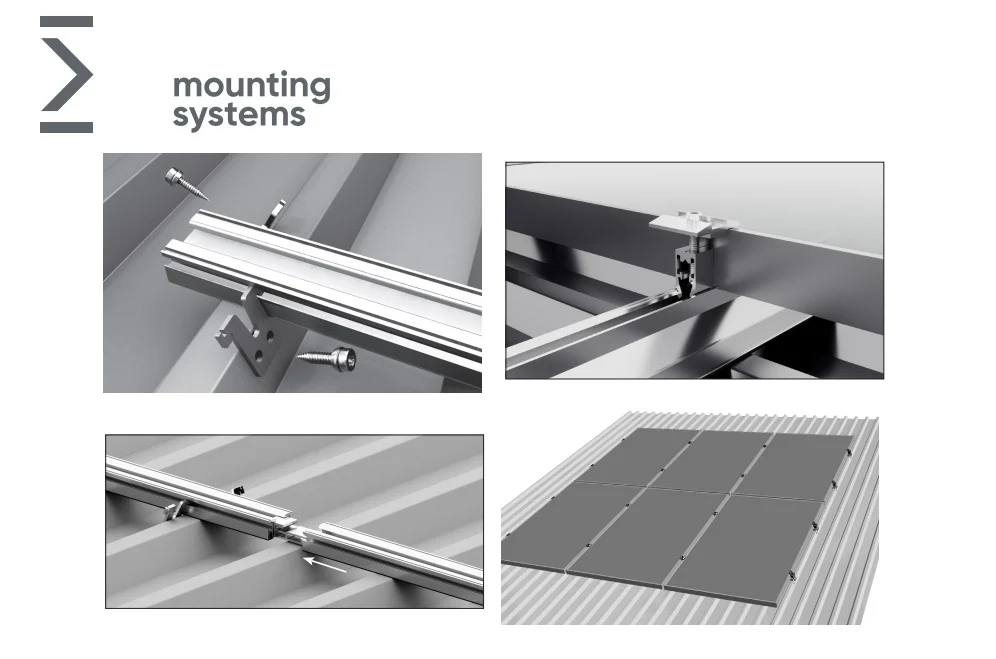

Cum funcționează asamblarea în sistemul ProLine?
Această piesă face legătura mecanică dintre acoperiș și șină fără a pune presiune pe garnitura de etanșare de sub șină:

1. Șina din aluminiu (cu cauciucul EPDM pe talpă) se așază pe creasta tablei cutate.
2. Plăcuțele 814-0669 se agață/clipsează pe marginile laterale ale șinei.
3. Fiecare plăcuță se fixează direct în tabla de oțel a acoperișului folosind șuruburi autofiletante speciale de 5.5x25 mm (cod 806-0309) - câte două șuruburi pentru fiecare clemă laterală.

Pentru un proiect tipic, numărul de cleme laterale necesare este destul de mare (de exemplu, un kit industrial standard folosește în medie 6 cleme 814-0669 pentru fiecare segment de șină de 2.4 metri).
