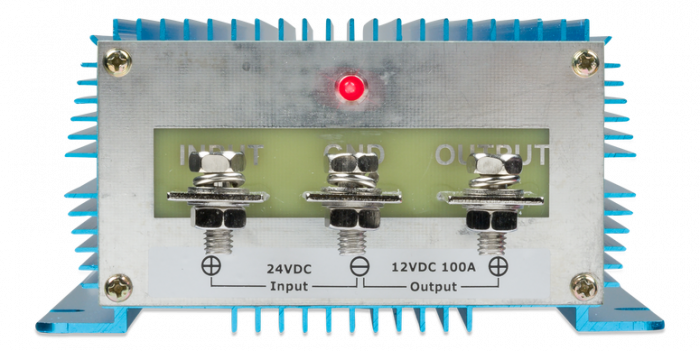

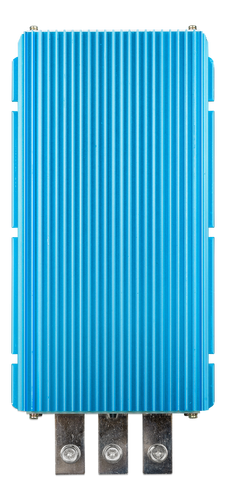

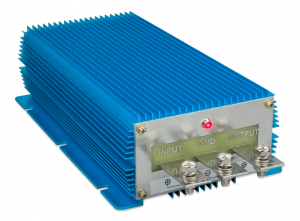

Victron Energy Orion IP67 24/12-100A (1200W)

Convertoare Orion DC-DC, neizolate
1. Conectați mai întâi cablurile „minus” (negru) la minusul alimentării și la minusul încărcăturii.
Vă rugăm să rețineți că o conexiune minus defectă ar putea duce la supratensiune de ieșire.
2. Conectați ieșirea de încărcare (galben) la sarcină.
3. Conectați intrarea pozitivă (roșu) la sursa de alimentare.
Intrarea pozitivă trebuie protejată printr-o siguranță.
Siguranță recomandată:
Convertor 24 / 12-5A; 24 / 12-10A; 24 / 12-20A
Siguranță 4 A; 7,5 A; 15 A
4. Orion este acum gata de utilizare.

Orion IP67: 24/12-5 ; 24/12-10 ; 24/12-20 ; 24/12-100 ; 12/24-50
Gama de tensiune de intrare: 15-40VDC; 15-40VDC; 15-40VDC; 18-35VDC; 10-15VDC
Oprire sub tensiune: 13V; 13V; 13V; 15V; 8V
Repornire sub tensiune: 14V; 14V; 14V; 16V; 9V
Fără curent de sarcină la 24V: 1mA; 20mA; 50mA; 85mA; 45mA
Tensiune de ieșire DC: 12V +/- 3%; 12V +/- 3%; 12V +/- 3%; 12V +/- 3%; 24V +/- 3%
Curent maxim de ieșire continuă: 5A; 10A; 20A; 100A; 50A
Eficiență: 93%; 93%; 95%; 96%; 96%
Ripple & Noise: 75mVpp; 75mVpp; 75mVpp; 150mVpp; 150mVpp
Gama de temperatură de funcționare (reducere de 3% per ° C peste 40 ° C): -40 până la + 70 ° C (putere nominală maximă până la 40 ° C)
Rezistență la scurtcircuit: Da
Protecție împotriva conexiunii de polaritate inversă: Cu siguranță externă sau întrerupător (nu este inclus)

ÎNCHIDERE
Material și culoare: aluminiu (albastru RAL 5012)
Categoria de protecție: IP67
Conexiune DC: Două cabluri de intrare și două ieșiri, lungime 1,8m; Două cabluri de intrare și două ieșiri, lungime 1,8m; Două cabluri de intrare și două ieșiri, lungime 1,8m; Șuruburi M6; Șuruburi M6
Secțiune transversală a cablului, intrare: 0,8mm² (18 AWG); 1,5 mm² (15 AWG); 2,6 mm² (13 AWG); n / A.; n / A.
Secțiune transversală a cablului, ieșire: 0,8mm² (18 AWG); 1,5 mm² (15 AWG); 2,6 mm² (13 AWG); n / A.; n / A.
Dimensiuni (h x l x d în mm) 25 x 43 x 20 74 x 74 x 32 74 x 74 x 32 265 x 127 x 63 340 x 127 x 63
