Convertoare Orion DC-DC, neizolate
1. Conectati mai intai cablurile „minus” (negru) la minusul alimentarii si la minusul incarcaturii.
Va rugam sa retineti ca o conexiune minus defecta ar putea duce la supratensiune de iesire.
2. Conectati iesirea de incarcare (galben) la sarcina.
3. Conectati intrarea pozitiva (rosu) la sursa de alimentare.
Intrarea pozitiva trebuie protejata printr-o siguranta.
Siguranta recomandata:
Convertor 24 / 12-5A; 24 / 12-10A; 24 / 12-20A
Siguranta 4 A; 7,5 A; 15 A
4. Orion este acum gata de utilizare.

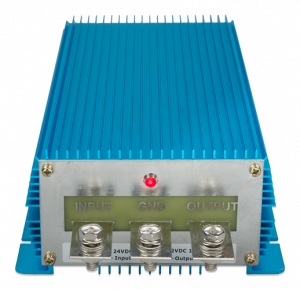

Orion IP67: 24/12-5 ; 24/12-10 ; 24/12-20 ; 24/12-100 ; 12/24-50
Gama de tensiune de intrare: 15-40VDC; 15-40VDC; 15-40VDC; 18-35VDC; 10-15VDC
Oprire sub tensiune: 13V; 13V; 13V; 15V; 8V
Repornire sub tensiune: 14V; 14V; 14V; 16V; 9V
Fara curent de sarcina la 24V: 1mA; 20mA; 50mA; 85mA; 45mA
Tensiune de iesire DC: 12V +/- 3%; 12V +/- 3%; 12V +/- 3%; 12V +/- 3%; 24V +/- 3%
Curent maxim de iesire continua: 5A; 10A; 20A; 100A; 50A
Eficienta: 93%; 93%; 95%; 96%; 96%
Ripple & Noise: 75mVpp; 75mVpp; 75mVpp; 150mVpp; 150mVpp
Gama de temperatura de functionare (reducere de 3% per ° C peste 40 ° C): -40 pana la + 70 ° C (putere nominala maxima pana la 40 ° C)
Rezistenta la scurtcircuit: Da
Protectie impotriva conexiunii de polaritate inversa: Cu siguranta externa sau intrerupator (nu este inclus)
iNCHIDERE
Material si culoare: aluminiu (albastru RAL 5012)
Categoria de protectie: IP67
Conexiune DC: Doua cabluri de intrare si doua iesiri, lungime 1,8m; Doua cabluri de intrare si doua iesiri, lungime 1,8m; Doua cabluri de intrare si doua iesiri, lungime 1,8m; suruburi M6; suruburi M6
Sectiune transversala a cablului, intrare: 0,8mm² (18 AWG); 1,5 mm² (15 AWG); 2,6 mm² (13 AWG); n / A.; n / A.
Sectiune transversala a cablului, iesire: 0,8mm² (18 AWG); 1,5 mm² (15 AWG); 2,6 mm² (13 AWG); n / A.; n / A.
Dimensiuni (h x l x d in mm) 25 x 43 x 20 74 x 74 x 32 74 x 74 x 32 265 x 127 x 63 340 x 127 x 63
Culoare: Albastru
Durata de livrare: 2-3 zile
Putere maxima dezvoltata (W): 1200 W
Tipuri de sisteme: Fotovoltaic
Tip produs (sisteme si panouri FV): Convertor solar
