Invertor Fronius Tauro ECO 100-3-P

Fronius Tauro ECO

Conceput pentru a performa

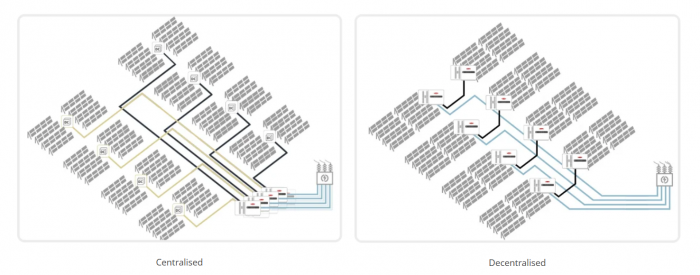

Fronius Tauro trifazat din clasa de putere de 50 kW promite performanțe maxime, chiar și în cele mai dure condiții. Cu designul său hardware inteligent, nu numai că contribuie la optimizarea costurilor BOS, dar oferă și o flexibilitate fără precedent în proiectarea sistemului. Fronius Tauro poate fi folosit pentru a implementa acoperișuri sofisticate atât în ​​sistemele centralizate (varianta P) cât și în cele descentralizate (varianta D). Cea mai simplă instalare și cel mai rapid service de pe piață garantează, de asemenea, siguranță maximă.

DATE DE INTRARE
Numărul de trackere MPPT 1
Max. curent de intrare (Idc max_inverter) 175 A
Domeniu de tensiune de intrare DC (Udc min - Udc max) 580 - 1000 V
Tensiune de pornire de alimentare (pornire Udc) 650 V
Interval de tensiune MPP (Umpp min - Umpp max) 580 - 930 V
Max. Puterea generatorului fotovoltaic (Pdc max)  150 kWpeak
Max. curent de intrare PV1 (Idc max, PV1) 75 A
Max. curent de intrare PV2 (Idc max, PV2) 75 A
Max. curent de intrare PV3 (Idc max, PV2) 75 A
Max. curent de scurtcircuit PV1 (Isc max, PV1) 125 A
Max. curent de scurtcircuit PV2 (Isc max, PV2) 125 A
Max. curent de scurtcircuit PV3 (Isc max, PV2) 125 A
Max. putere sistem fotovoltaic PV1 (Pdc max,PV1) 57 kWpeak
Max. putere sistem fotovoltaic PV2 (Pdc max, PV2) 57 kWpeak
Max. putere sistem fotovoltaic PV3 (Pdc max, PV2) 57 kWpeak
Max. Dimensiunea siguranței AC este 355 A
Max. invertor de curent de scurtcircuit (Isc max, invertor) 178 A
Max. șir de curent de scurtcircuit (Isc max, șir) 20 A
Max. șir de curent de intrare (Idc max, șir) 14,5 A
Numărul de conexiuni DC PV1 7
Numărul de conexiuni DC PV2 7
Numărul de conexiuni DC PV3 8

DATE DE IEȘIRE
Putere nominală AC (Pac,r) 100 kW
Max. putere de ieșire (Pac max) 100 kVA
Curent de ieșire AC (Iac nom) 151,5A la 220Vac, 144,9A la 230Vac
Conexiune la rețea (Uac,r) 3~ NPE 380/220 , 3~ NPE 400/230 V
Interval de tensiune AC (Umin - Umax) 180 - 270 V
Frecvență (fr) 50/60 Hz
Gama de frecvență (fmin - fmax) 45 - 65 Hz
Distorsiune armonică totală <3% @Pnom (230/400VAC 50Hz)
Factorul de putere (cos φac,r) 1 ind,/cap,
Max. Dimensiunea siguranței DC 20 A

DATE GENERALE
Lungime 1109 mm
Latime 755 mm
Adâncime 346 mm
Greutate 103 kg
Greutate incl. ambalaj 121 kg
Grad de protectie IP65
Clasa de protectie 1
Consum pe timp de noapte 15 W
Instalare în interior și exterior
Interval de temperatură ambientală '-40°C - +65°C (deconectare AC opțional: de la -30 la + 65 °C)
Umiditate admisă 0-100 %
Max. altitudine 2) 4000 m
Certificate și conformitate cu standardele VDE-AR-N 4105, VDE-AR-N 4110, IEC 62109-1/-2, IEC 62116, IEC 61727 R25, AS/NZS 4777, CEI 0-16, CEI 0-21, EN 50549-1/-2, VDE 0126-1-1 8)
Topologie invertor Fără transformator
Tehnologie de răcire activă și sistem cu perete dublu
Emisii sonore 68,4 dB(A)
Clasa de emisii de interferențe B

EFICIENŢĂ
Max. randament (PV - retea) 98,50%
Eficiență europeană (ηEU) 98,2 / 97,7 / 97,3 (580Vdc / 800Vdc / 930Vdc)

DISPOZITIVE DE PROTECȚIE
Măsurarea izolației DC Inclus
Comportament la suprasarcină Schimbarea punctului de operare. Limitarea puterii
Separator DC inclus
RCMU integral inclus
Dispozitive de protecție la supratensiune Tip 1 + 2 integrate, Tip 2 opțional
Sir de siguranță integrată, 15 A sau 20 A
Întrerupător de circuit de defect arc (Fronius Arc Guard) Opțional (doar pentru opțiunea de 20 A)

INTERFEȚE
6x intrare/ieșire digitală + 6x intrare digitală Interfață programabilă pentru receptorul de control ondulat, managementul energiei, controlul sarcinii (Intrari: Nivel de tensiune scăzut: min. 0V - max. 1,8V; ridicat: min. 4,5V - max. 28,8V / Rezistenta de intrare: 70kOhm
Ieșiri: 5 wați la 12 V în total pentru toate cele șase ieșiri digitale atunci când sunt furnizate intern în cazul în care portul USB nu este încărcat.
1A @ >12,5V până la 24V per ieșire digitală atunci când este alimentată extern de o sursă de alimentare externă, dar în total max. 3A)
Oprire de urgență (WSD) Da
Datalogger și server web incluse
WLAN Fronius Solar.web, Modus TCP Sunspec, Fronius Solar API (JSON)
2x RS485 Modbus RTU Sunspec
Ethernet LAN RJ45 10/100Mbit; max. 100 m Fronius Solar.web, Modbus TCP Sunspec, Fronius Solar API (JSON) 7)

TEHNOLOGIE DE CONEXIUNE CA
Secțiunea cablului 70 - 240 mm²
Material conductor Al; Cu
Borne de conectare Cap de cablu sau cleme V
Opțiune cu un singur conductor (cablu cu un singur conductor) Presetupă pentru cablu: 5 x M40 (10 - 28 mm)
Opțiune cu mai multe nuclee (cablu cu mai multe nuclee) Presetupă pentru cablu: 1 x conexiune cu mai multe nuclee Ø 16 - 61,4 mm + 1 x M32 (10 - 25 mm)
Opțiune de conectare în lanț CA (cablu cu un singur conductor) Presetupă pentru cablu: 10 x M32 (10 - 25 mm)

TEHNOLOGIE DE CONEXIUNE DC
Secțiunea cablului 4 - 6 mm²
Material conductor Cu
Borne de conectare DC direct conectare, Stäubli Multi Contact MC4
